Растяжение цепи — одна из самых распространенных причин ремонта раздаточной коробки Mercedes GL, GLS, ML и GLE W166. Если вовремя не обратить внимание на первые признаки неисправности, проблема может привести не только к замене цепи, но и к разрушению корпуса, повреждению шестерен, подшипников и других внутренних деталей.

В этой статье мы покажем два реальных случая из нашей практики. Оба автомобиля приехали из разных регионов страны, однако причина поломки оказалась одинаковой — критическое растяжение цепи раздаточной коробки.

Что произошло

Практически одновременно к нам поступили две раздаточные коробки Mercedes GLS и GLE W166.

Несмотря на разные условия эксплуатации, обе имели одинаковые повреждения: растянутая цепь разрушила корпус агрегата и вызвала серьезный износ внутренних деталей.

Подобные случаи мы регулярно встречаем при ремонте раздаточных коробок Mercedes W166, а также при обмене неисправных агрегатов на восстановленные.

На фотографии показаны две раздаточные коробки с одинаковым характером повреждений.

Причина неисправности

Основная причина — критическое растяжение цепи.

По мере износа цепь вытягивается, начинает провисать и под нагрузкой перескакивает по зубьям шестерни.

Со стороны переднего карданного вала расстояние между цепью и корпусом минимальное. Во время перескока цепь начинает задевать внутреннюю поверхность корпуса и постепенно стачивает металл.

В результате появляются:

• металлическая стружка;
• выработка корпуса;
• повреждение внутренней поверхности;
• утечка масла через пробитый корпус.

Со временем в корпусе образуется отверстие, через которое масло выходит наружу, а дальнейшая эксплуатация становится невозможной.

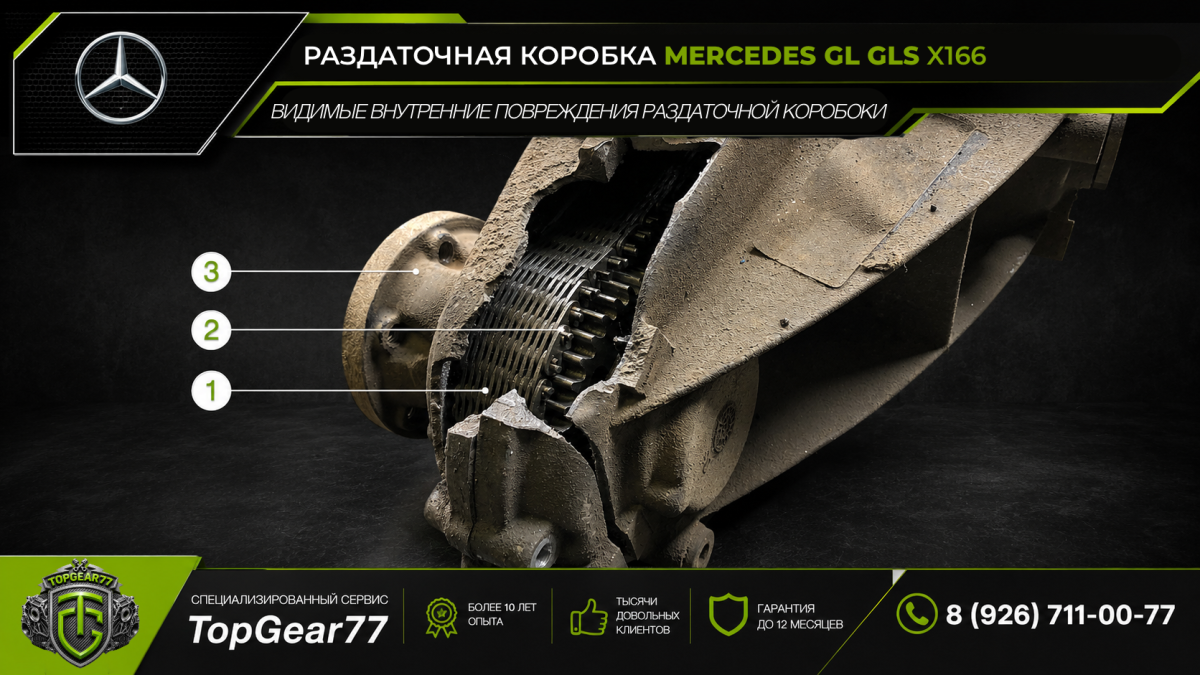

На изображении показано расположение цепи, шестерни и фланца переднего карданного вала.

• 1 — цепь
• 2 — шестерня
• 3 — фланец присоединения переднего карданного вала

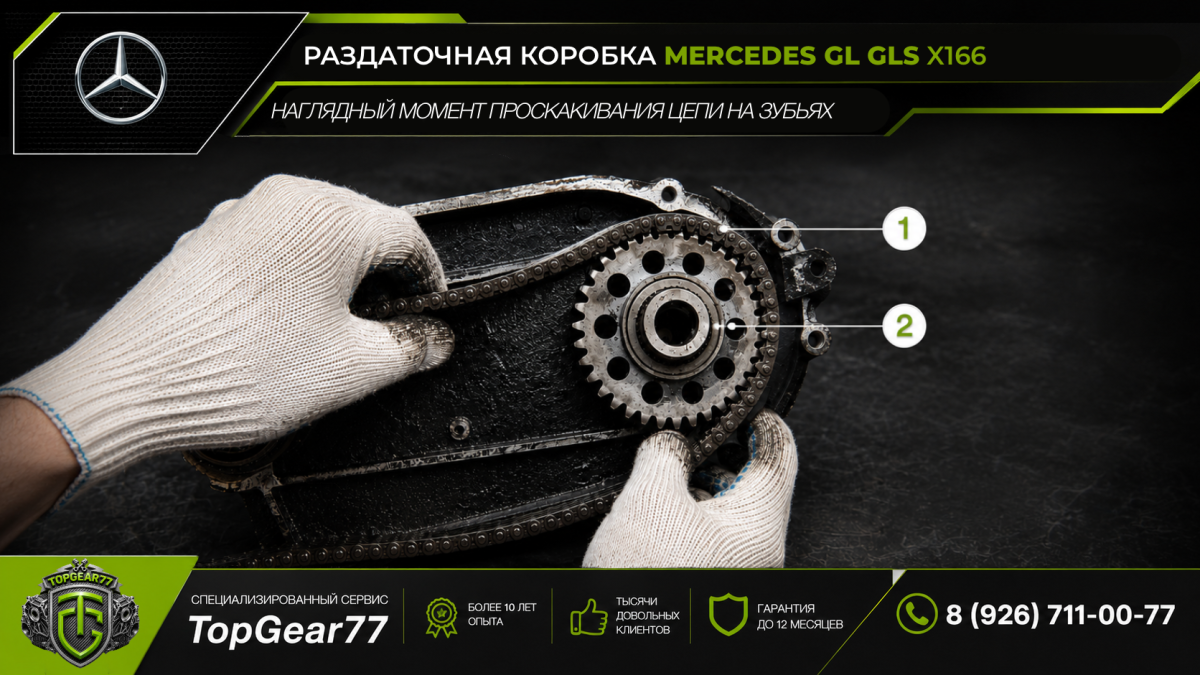

Хорошо видно расположение цепи относительно шестерни.

• 1 — цепь
• 2 — шестерня

Как развивается поломка

После вскрытия подобных раздаточных коробок практически всегда обнаруживается большое количество металлической и пластиковой стружки.

Растянутая цепь постепенно стирает успокоитель, а иногда повреждает и его крепление. Обычно это говорит о том, что автомобиль продолжали эксплуатировать уже после появления первых посторонних звуков.

По нашему опыту, разрушение корпуса чаще всего происходит:

• при резком ускорении;
• при движении внатяг;
• во время пробуксовки.

На фотографии видно большое количество продуктов износа внутри корпуса.

Какие симптомы замечает водитель

Растяжение цепи раздатки обычно проявляется следующими признаками:

• треск снизу автомобиля;
• скрежет при движении;
• щелчки под нагрузкой;
• шум при начале движения;
• посторонние звуки во время разгона;
• треск при движении в гору;
• шум при пробуксовке.

Если такие симптомы уже появились, диагностику откладывать не стоит. На этой стадии зачастую удается избежать значительно более дорогого ремонта.

Что произошло с первой раздаточной коробкой

После разборки первой раздатки стало видно, что цепь имеет сильный износ.

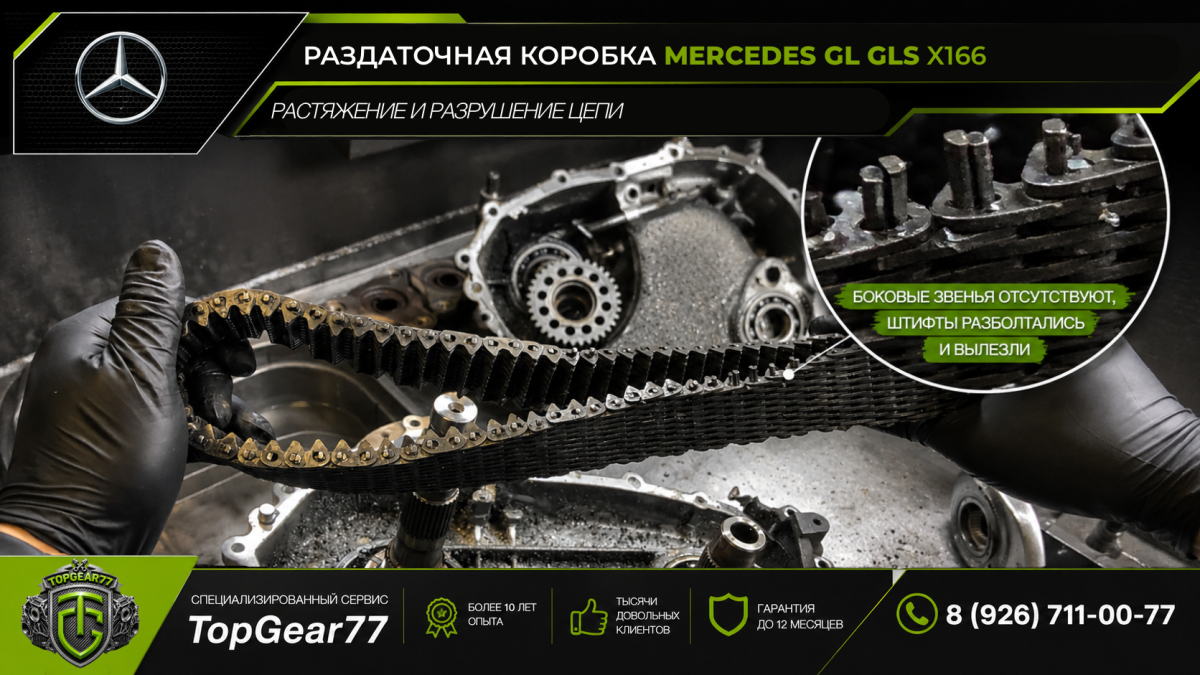

Она потеряла жесткость, приобрела повышенную эластичность при скручивании, а часть боковых звеньев уже была разрушена во время работы агрегата.На фотографии видны повреждения цепи и отсутствие части боковых звеньев.

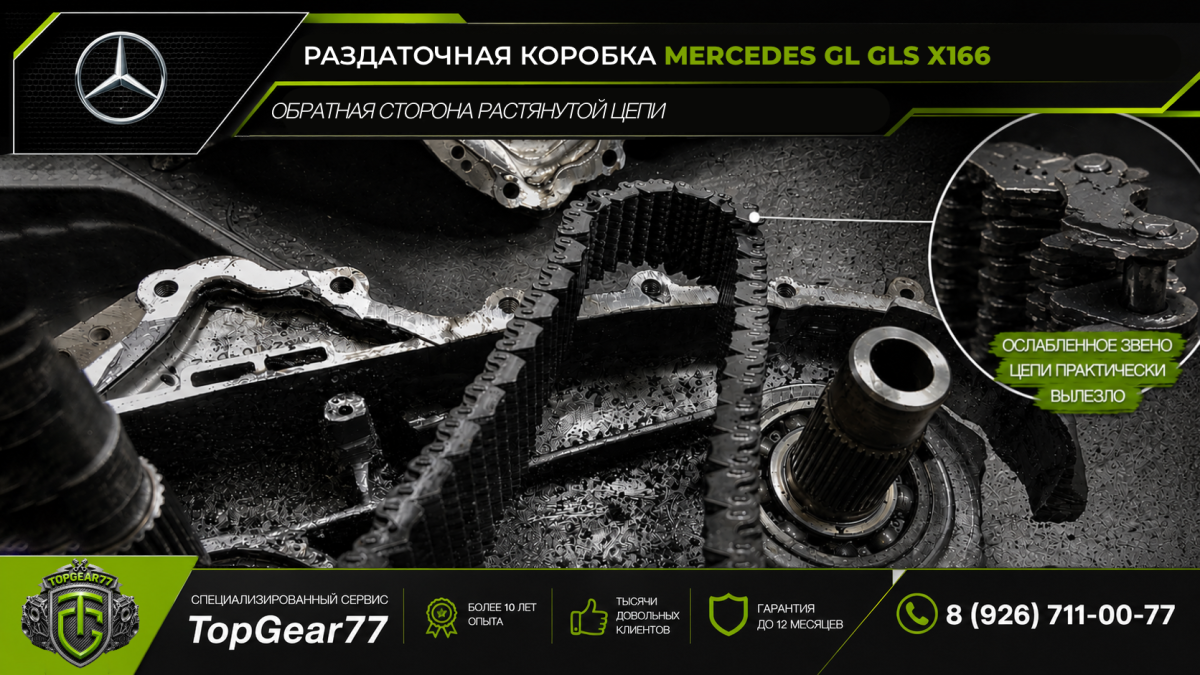

С обратной стороны одно из звеньев практически вышло из посадочного положения.

Фактически цепь уже начала разрушаться, а ее полный обрыв был лишь вопросом времени.

На изображении показано место начала разрушения цепи.

Что произошло со второй раздаточной коробкой

Во втором случае цепь не выдержала нагрузки и оборвалась.

После этого автомобиль полностью потерял возможность передвижения.

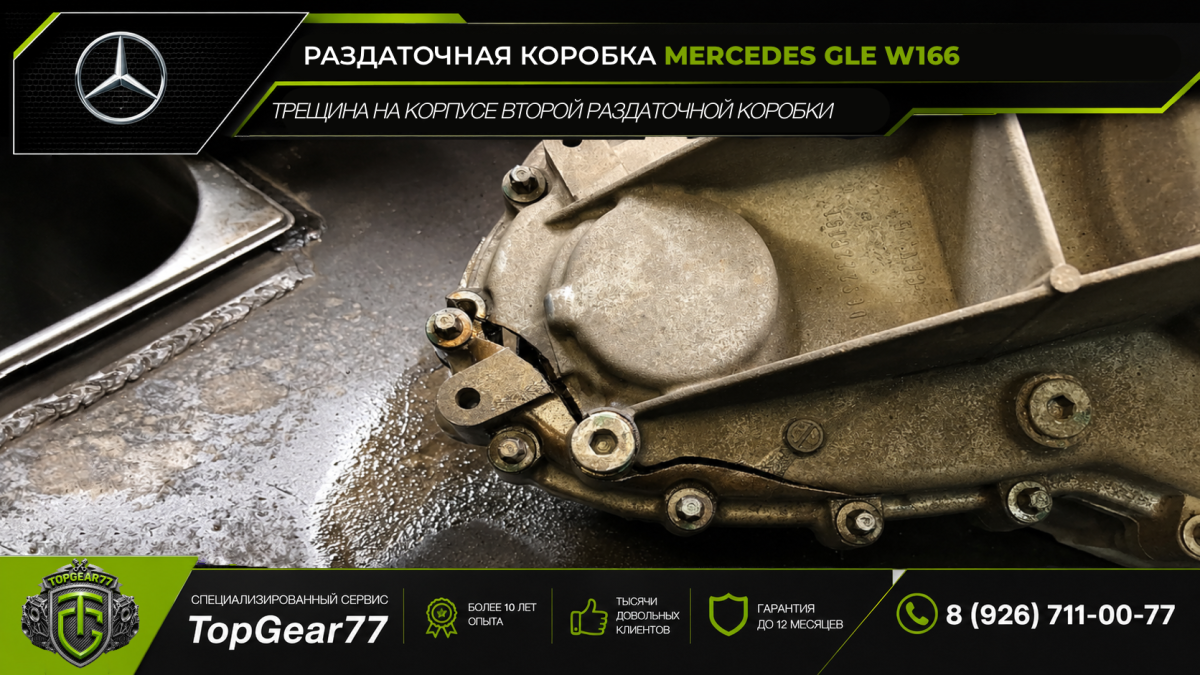

На фотографии показан корпус с трещиной, после обрыва цепи.

Степень внутренних повреждений после обрыва не требует дополнительных комментариев.

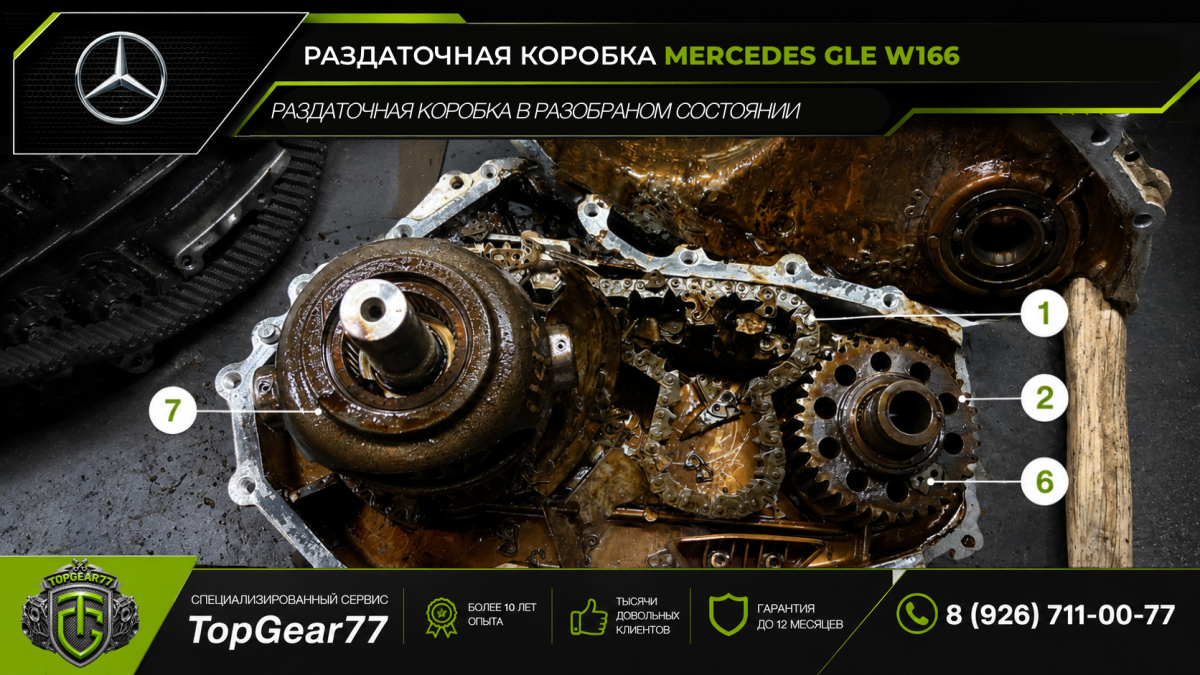

На изображении показаны последствия разрушения.

• 1 — цепь
• 2 — шестерня
• 6 — слетевшие звенья цепи
• 7 — дифференциал

Какие детали приходится менять

При подобных повреждениях замена одной цепи уже не решает проблему.

В большинстве случаев дополнительно требуют проверки или замены:

• корпус раздаточной коробки;
• шестерни;
• подшипники;
• сальники;
• успокоитель;
• крепления успокоителя;
• дифференциал (при наличии повреждений).

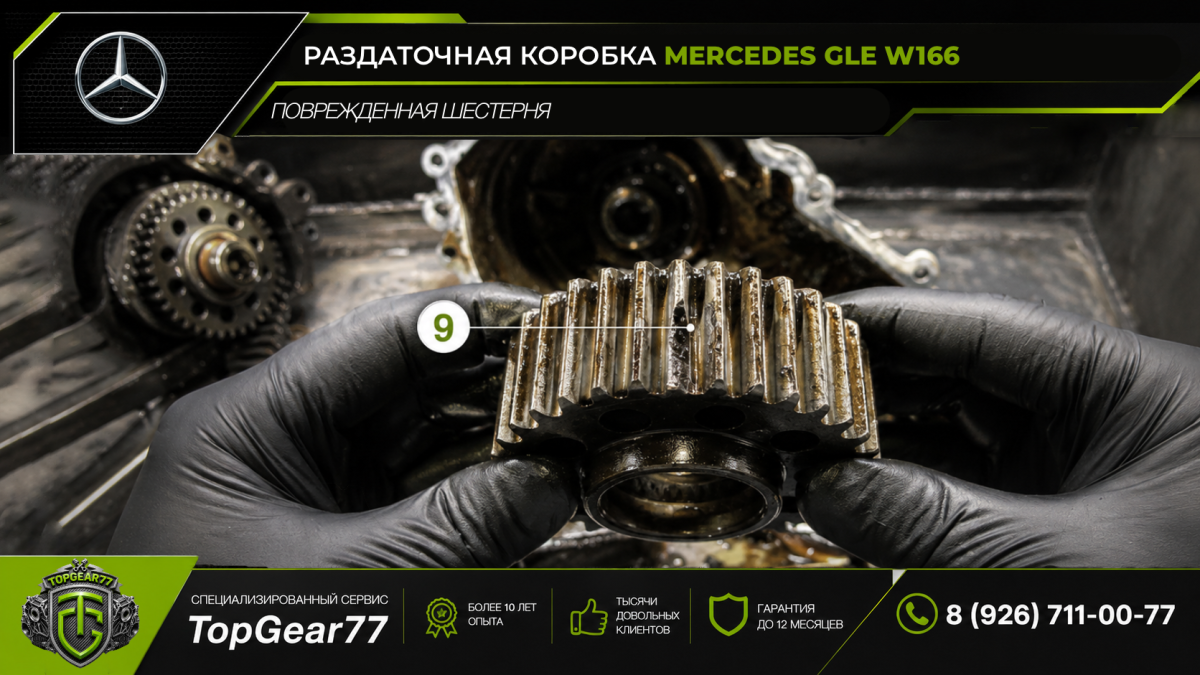

На фотографии показан поврежденный зуб шестерни.

• 9 — поврежденный зуб

Именно поэтому стоимость ремонта или восстановленной раздаточной коробки значительно увеличивается по сравнению с ремонтом на ранней стадии.

К чему приводит дальнейшая эксплуатация

Если продолжать ездить с растянутой цепью, повреждения постепенно становятся серьезнее.

Сначала изнашивается успокоитель, затем цепь начинает разрушать корпус, после чего повреждаются шестерни, подшипники и другие элементы раздаточной коробки.

В некоторых случаях агрегат становится настолько поврежденным, что его восстановление оказывается экономически нецелесообразным.

Чем раньше выполняется диагностика, тем больше вероятность ограничиться значительно меньшим объемом ремонта.

Что выбрать: ремонт, восстановленная раздаточная коробка или Б/У

После диагностики обычно рассматривают три варианта.

Ремонт своей раздаточной коробки

Подходит, если корпус и основные детали еще можно восстановить.

Восстановленная раздаточная коробка

Если ремонт занимает слишком много времени или повреждения значительные, можно установить восстановленный агрегат в обмен на неисправный. Такой вариант позволяет быстрее вернуть автомобиль в эксплуатацию.

Покупка Б/У раздаточной коробки

На первый взгляд это более доступное решение, однако оно связано с определенными рисками.

Без полной разборки невозможно определить:

• степень растяжения цепи;
• состояние внутренних деталей;
• наличие износа шестерен;
• состояние подшипников;
• износ сальников;
• состояние шлицевых соединений;
• наличие начальных повреждений дифференциала.

Поэтому покупка Б/У агрегата всегда остается вариантом с неизвестным остаточным ресурсом.

Рекомендации владельцам

Если вы заметили треск, скрежет или другие посторонние звуки в районе раздаточной коробки, особенно при нагрузке, не откладывайте диагностику.

По нашему опыту, именно своевременное обращение позволяет избежать разрушения корпуса и существенно снизить стоимость ремонта раздаточной коробки Mercedes GL, GLS, ML и GLE W166.

Чем раньше устранена причина неисправности, тем выше вероятность сохранить основные детали агрегата и избежать дорогостоящего восстановления.

Заключение

Растяжение цепи раздаточной коробки — неисправность, которая развивается постепенно, но последствия могут оказаться серьезными. Два рассмотренных случая показывают, что игнорирование первых симптомов приводит к разрушению корпуса, повреждению внутренних деталей и значительно увеличивает стоимость ремонта.

Если диагностика выполнена вовремя, во многих случаях удается ограничиться гораздо меньшим объемом работ и сохранить раздаточную коробку от тяжелых повреждений.
